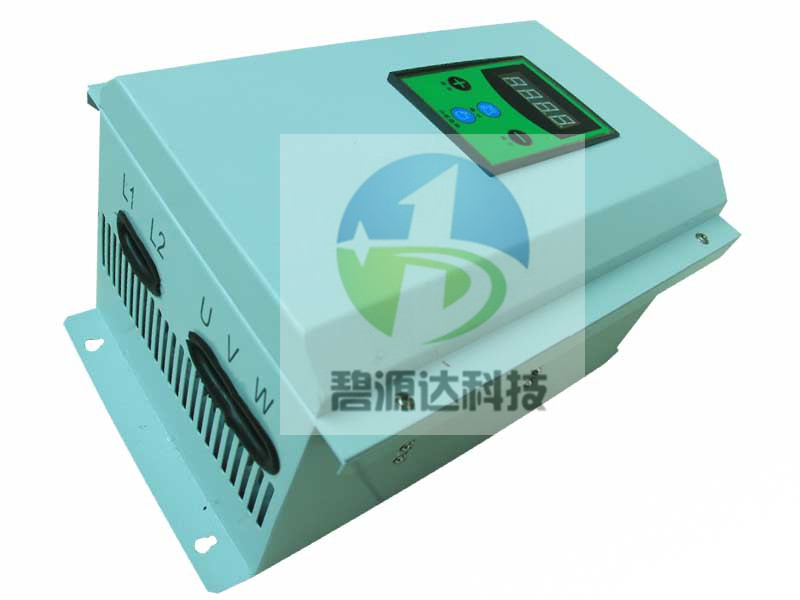

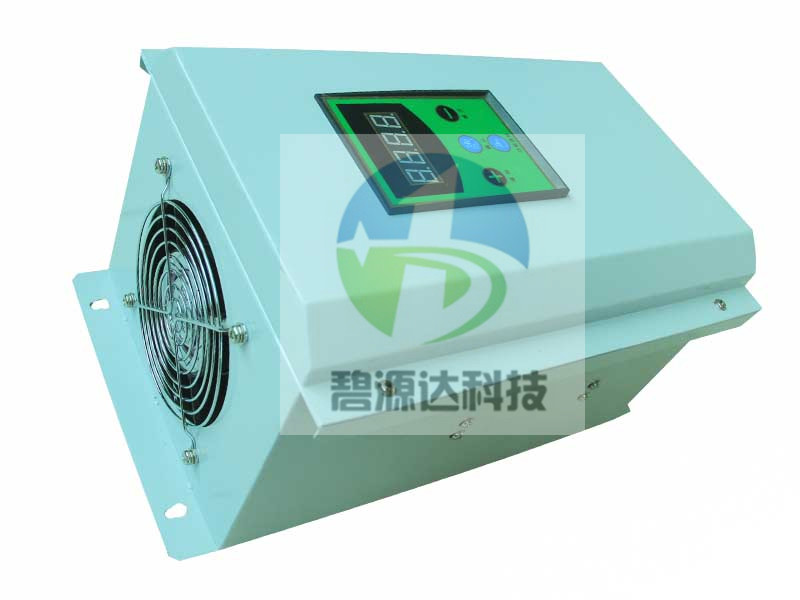

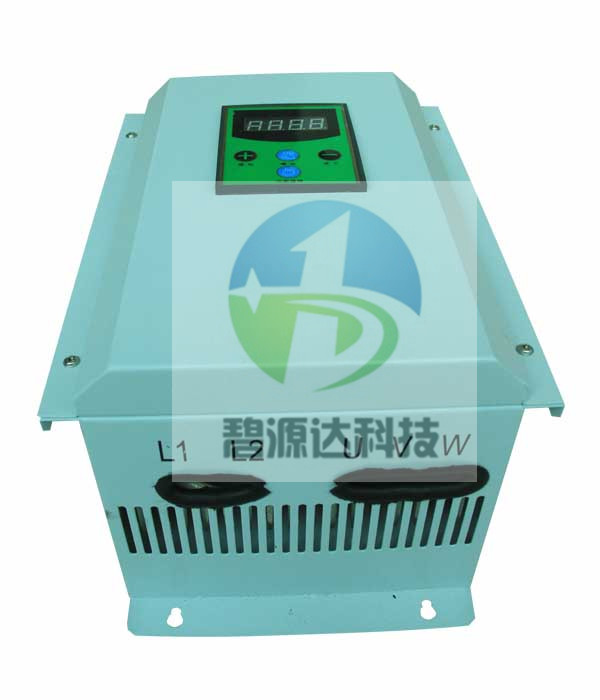

碧源達三相 8kW 電磁加熱控制器帶機箱外殼， 80% 電子元件系進口原裝器件，標準工業級方案，集成大規模單片機技術，具有反應速度快，性能穩定，抗干擾能力強， 1500V 絕緣，其中主要元件是我公司自行設計定做，壽命特長。并配有鋁散熱器，方便用戶二次開發使用。微電腦控制，故障自檢、多重保護，多重功能，先進的主板設計和軟件控制技術，智能化模糊邏輯控制技術確保最佳工作狀態，軟啟動技術延長設備使用壽命。產品用途：電工電熱設備、電氣加熱設備、機械加熱設備、化工加熱、服裝加熱設備、醫藥制造加熱、模具加熱裝置、食品加熱等領域。

8kW 電磁加熱控制器說明書

一、產品電氣規格
1、額定電壓頻率：AC 380V/50Hz
2、電壓適應范圍： 310V～420V
3、額定功率： 8KW
4、負載電感： 180UH～220UH (繞線線徑為 6平方 以上高溫電線，繞線長度約為 45左右）

二、環境適應能力
1、溫度： -20℃～60℃；
2、濕度： ≤95%

三、基本性能概述
1、電流與電壓特性：恒流輸出；
2、熱效率≥95%；
3、IGBT過熱保溫度：75±5℃；
4、額定工作頻率：12～28KHz（超出頻率范圍的預訂另行配置）；
5、半橋諧振一體化結構；
6、采用國內最新研制的諧振電容模塊，使電路接線變得簡單；
7、采用世界名牌IGBT模塊驅動芯片；
8、采用世界名牌英飛凌IGBT模塊；
9、采用先進高速霍爾傳感器以及高可靠鎖相環跟蹤電路，使主機工作穩定；
10、具有軟啟動加熱/停止模式；
11、自帶簡易數碼顯示操作面板，可以顯示工作頻率、輸入電流、線圈輸出電流大小、IGBT溫度等參數，便于安裝與調試（預訂機器有效）
12、支持0～5V PID輸入控制功率接口，可以控制輸出功率為線性工作狀態；
13、支持外接計算機，可以遠程操控主機工作狀態；
14、具有多個線圈疊加功率達100KW(10臺以上)以上同時工作而互不干擾；
15、平均無故障時間50000小時以上
16、全國統一保修1年，產品終生服務。
四、注意事項
1、本產品屬于高電壓大功率設備，務必僅由經過專業培訓合格的工程技術人員才能進行安裝和調試，如果不避免，可能會導致人身強度或中度的傷害和設備損壞。嚴重可能會導致人身傷亡。
2、驗貨檢查要求
請檢查以下幾項：◆確認產品運輸過程中無損壞（目檢看產品是否有損傷或缺口）；
◆確保包裝箱有說明書；◆檢查產品并確認是您所訂購的產品；◆如果您發現設備有損壞，請致電當?shù)亟?jīng)銷商或本公司
3、產品安裝技術規范
1）接線前，請確認輸入電源已經切斷;機器啟動接線（溫控鏈接線）屬于非隔離線，安裝時要確保其到達絕緣要求，不能與外殼相碰，否則會發生短路，損壞機器。
2）請確保設備進出口風道通暢;
3）必須將感應加熱設備接地端子可靠接地，接地電阻小于10歐姆，否則會有觸電和火災的危險;
4）請勿將輸入電源線接到輸出端子ＯＵＴ1、ＯＵＴ2上，否則會損壞感應加熱設備;
5）請勿直接觸摸電源輸入端子ＡＢＣ和電源輸出端子ＯＵＴ1、ＯＵＴ2，同時ＯＵＴ1、ＯＵＴ2輸出端子切勿與外殼連接，輸出端子切勿短接;
6）通電時請務必安裝好端子外罩，拆卸外罩時，一定要切斷電源。
7）電源輸入前端需接入安全空氣開關。
五、故障燈顯示
1）啟動時，一長一短閃爍直至諧振狀態的快速閃爍。在調試電感時必須要調到諧振狀態，也就是要調到燈要快速閃爍的狀態。否則系統處在過流運行狀態，不利于系統正常運行。
2）過壓保護（高于430V或低于310V）：故障燈一長兩短閃爍，電壓回到額定范圍重啟；
3）軟件過流保護：故障燈兩長三短閃爍，5秒后重啟；
4）硬件過流保護：故障燈兩長四短閃爍，60秒后重啟；
5）IGBT飽和或其他硬件故障：故障燈一長四短閃爍， 30秒后重啟；
6）過溫保護（IGBT溫度超過75℃）：故障燈一長三短閃爍， 等IGBT溫度降到60℃，系統自動重啟）；
7）無負載故障：故障燈兩長兩短閃爍。
六、控制面板
三個按鍵分別是“-”、“功能鍵”、“+”。
1、“功能鍵”：分別有“檔位”、“功率”、“頻率”、“電壓”、“電流”、“諧振狀態”等六種指示。
“檔位”有五檔，第“5”檔最高功率，抵“1”檔最低功率。檔位的調節由“+”、“-”鍵完成。
“功率”顯示頭字母是“P”，表示視在功率的大小。
“頻率”顯示頭字母是“F”，表示當前運行頻率的大小。
“電壓”顯示頭字母是“U”，表示輸入電壓的大小。
“電流”顯示頭字母是“A”，表示輸入電流的大小。
“諧振狀態”有兩種顯示：“PASS”表示系統已找到諧振點或正處在諧振狀態，這是正常的狀態；“E8”是警示狀態，表示目前還沒有沒有找到諧振點，系統處在過流狀態，需要調整負載的電感量（通常是需要加大電感量），通過調整負載電感量使系統達到正常的“PASS”狀態。
2、“+”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是最高檔“5”檔時，按此鍵不起作用。
3、“-”鍵：只有顯示在“檔位”狀態時，按此鍵才有效，當前是最低檔“1”檔時，按此鍵不起作用。
數碼管顯示故障代碼：
“-E2-”：過壓保護（高于430V）；
“-E3-”：欠壓保護（低于310V）；
“-E4-”：過熱保護（IGBT高于75°C，等IGBT溫度降到60℃，系統自動重啟）；
“-E5-”：超低溫保護（環境溫度低于-10°C）；
“-E6-”： IGBT飽和或其他硬件故障保護；
“-E7-”：硬件過流保護；
“-E8-”：負載不匹配保護，也就是負載的電感量過小；
“-E9-”：無負載故障保護。
